Artikulatoren

VorteileIndividuelle Gestaltung einer WechselplatteGut zu wissenFür Ihre individuell gestaltete Wechselplatte benötigen wir Ihr Logo als DXF-Datei oder mindestens in vektorisierter Form. Zudem sollte das Logo in schwarz-weiß oder Halbton-Grafik angelegt sein. Wir erstellen dann gemäß dieser Datei eine Visualisierung Ihrer Wechselplatte mit Ihrem Logo (s. Abb). Wenn Sie sich nicht sicher sind, ob Ihr Logo diesen Voraussetzungen entspricht, das Logo nur als JPG-, GIF- oder PNG-Datei vorliegt, dann können wir dies gerne für Sie von unserem Grafiker überprüfen und ggf. vektorisieren und in eine DXF-Datei konvertieren lassen. Senden Sie uns einfach Ihre Logodaten und wir kümmern uns um den Rest![[LAS-300_soeinfachgehts_01.png]]

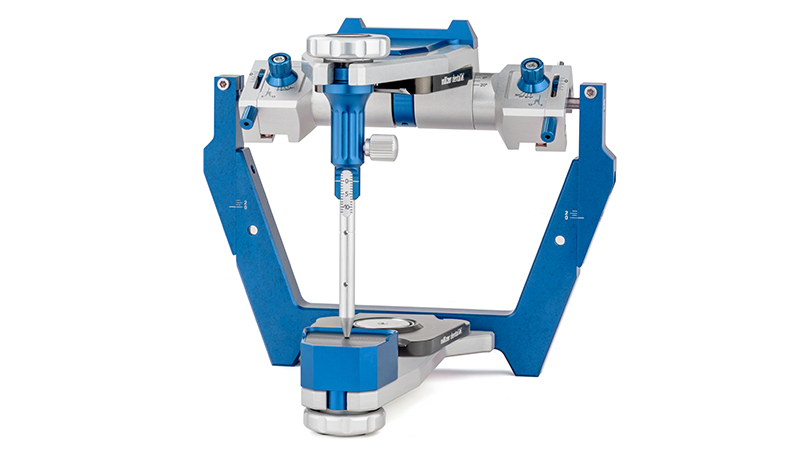

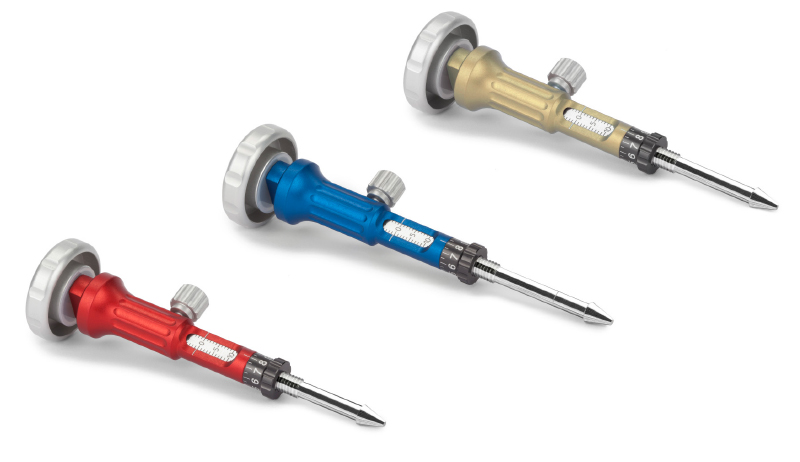

Mittelwert-Artikulator in NON-ARCON BauweiseLieferung ohne GleichschaltungssystemVorteilePräzise und stabil durch Vollmetallbauweise aus AluminiumBennettwinkel von 0° bis 25° verstellbarKondylenbahn von -15° bis +60° verstellbarFrontzahnführungsstift von -5 bis +10 mm verstellbarFrontzahnführungsteller 0°Inklusive Inzisalnadel, Stützstift und abnehmbarer KippstützeZentrik-SchnellverschlussLeichte Handhabung durch geringes Eigengewicht von unter 680 gGleichschaltung über ADESSOSPLIT® oder Splitex®Volle Kompatibilität in Bezug auf Baumaß, Bezugsebenen und Bonwill-Dreieck von 110 mm SeitenlängeSchnelle Bonwill-Dreieck-Bestimmung durch Fix-Klick im FrontzahnführungsstifthalterPersonalisierung der Wechselplatte per Lasergravur möglichGutes Preis-Leistungs-VerhältnisIm Detail[[12130-VH_imdetail_01.png]] Fix-Klick [[12130-VH_imdetail_03.png]] Individuelle Personalisierung des Artikulators durch Laserverfahren [[12130-VH_imdetail_04.png]] Kippstütze 45° [[12130-VH_imdetail_05.png]] Bennett- & KondylenverstellungGut zu wissenKompatibel, präzise und zuverlässig, so lautet der Anspruch an die Artikulatoren-Serie CORSOART® von Mälzer Dental. Die hohen Anforderungen sowie die volle Kompatibilität mit den Artikulatoren-Serien der Hersteller Amann Girrbach und SAM®, waren die entscheidenden Faktoren bei der Entwicklungsarbeit. Das Ergebnis sind die CORSOART® Artikulatoren – leicht, präzise und einfach in ihrer Handhabung. Präzision in Bewegung – zukunftsweisend in Form, Funktion und Stabilität!So einfach geht's[[12130-VH_soeinfachgehts_01.png]] Zentrik öffnen: Durch Druck mit dem Zeigefinger auf den hinteren Teil des Verschlusshebels öffnet sich die Zentrik, das Artikulatoroberteil lässt sich frei nach hinten führen. Gleichzeitig verhindert das entriegelte Schloss das Herausgleiten des Artikulatoroberteils. [[12130-VH_soeinfachgehts_02.png]] Geöffnete Zentrik: Die Kondylenkugel ist freigegeben. [[12130-VH_soeinfachgehts_03.png]] Zentrik schließen: Durch Druck auf den vorderen Teil des Verschlusshebels mit dem Daumen nach unten, wird die Kondylenkugel in der tiefsten Position der Kondylenbahn zentriert. Mit dem Artikulatoroberteil ist jetzt nur eine rotierende Bewegung möglich. [[12130-VH_soeinfachgehts_04.png]] Geschlossene Zentrik: Die Kondylenbahn ist durch den Verschlusshebel in ihrer Position fixiert. [[12130-VH_soeinfachgehts_05.png]] Bennettwinkeleinstellung: Bennett-Stellschraube lösen, um die Kondyle in die gewünschte Position zu drehen und wieder fixieren zu können. [[12130-VH_soeinfachgehts_06.png]] Bennettwinkel = 20° [[12130-VH_soeinfachgehts_07.png]] Einstellung der Kondylenbahnneigung: Kondylenstellschraube lösen, um die Kondyle in den gewünschten Neigungswinkel zu bringen und wieder fixieren zu können. Einstellmöglichkeiten der horizontalen Kondylenbahnneigung von -15° bis +60°. [[12130-VH_soeinfachgehts_08.png]] Kondylenbahnneigung = +15°

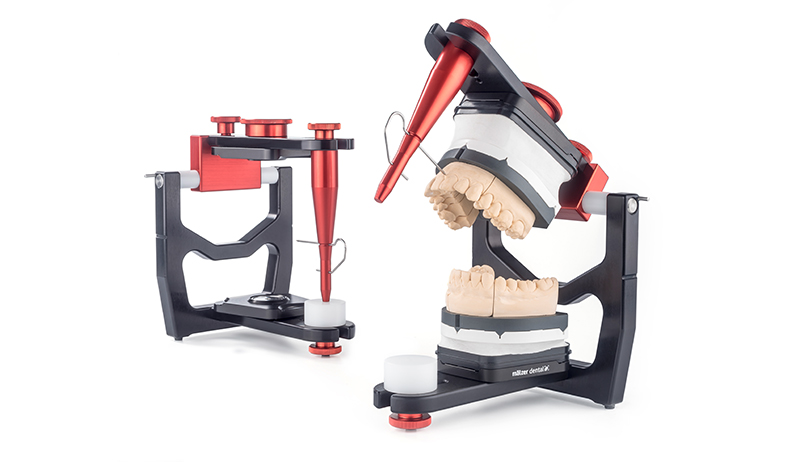

VorteileSchützt Artikulatoren vor Wasser und GipsschmutzFixiert Zentrik und Vertikalhöhe durch starre Scharniere bzw. InzisalstiftDurch einen herausdrehbaren Magneten im Oberteil wird die Modellentnahme erleichtertPositionsfixierung und Gipsexpansionsstopp im Oberteil durch die FeststellschraubeSo einfach geht's[[10011-VH_soeinfachgehts_01.png]] Der Eingipsartikulator dient als Einstellgerät für gleichgeschaltete Artikulatorensysteme. In ihm werden alle zahntechnischen Arbeiten in der Modellherstellung einartikuliert. [[10011-VH_soeinfachgehts_02.png]] Im Artikulatoroberteil wird eine ARTIDISC®-S Kunststoffartikulationsplatte mit Hilfe einer Haftplatte befestigt. Samt Registrat wird der Übertragungstisch dann auf die untere Sockelplatte in das Artikulatorunterteil eingesetzt. [[10011-VH_soeinfachgehts_03.png]] Abschließend kann das fertige Oberkiefermodell auf das Registrat zurück in den Wachsabdruck reponiert und mittels Wachskleber fixiert werden. [[10011-VH_soeinfachgehts_04.png]] Die hintere Feststellschraube am Eingipsartiku­lator lösen und das Oberteil nach hinten auf den eingesetzten Stützstift stellen/klappen. [[10011-VH_soeinfachgehts_05.png]] Die DIVARIO® Splitcastplatte des Oberkiefermodells mit Artikulationsgips benetzen. [[10011-VH_soeinfachgehts_06.png]] Die Retentionsfelder der ARTIDISC®-S Kunststoffartikulationsplatte gleichmäßig mit Gips benetzen. [[10011-VH_soeinfachgehts_07.png]] Das Eingipsartikulatoroberteil langsam schließen. Hierbei ist darauf zu achten, dass das Oberkiefermodell in dem Registrat in seiner Position fixiert bleibt. [[10011-VH_soeinfachgehts_08.png]] Mit leichtem Druck den Eingipsartikulator erneut zudrücken und im Anschluss die Feststellschraube am hinteren Teil des Gerätes sperren. Achtung: Abbindezeiten des Artikulationsgipses beachten.[[10011-VH_soeinfachgehts_09.png]]Die Feststellschraube lösen. Mit dem herausnehmbaren Magneten wird die Modellentnahme deutlich erleichtert, das Unterkiefermodell kann jetzt einartikuliert werden.
