Splitex®
Art.-Nr.:
10008-VH
Plattenset verwendbar für Splitex®
VorteileFür alle CORSOART® und Artex® Artikulatoren und Artex® Maße für CandulorSchnelle Überprüfung der Gleichschaltung im Artikulator durch ZentrierschlüsselEinzigartige Anordnung der Kontaktflächen sorgt für schnelle und präzise Zentrierung der MontageplatteTransportstress für Artikulatoren entfälltPräzise Fertigung sorgt für alltagstaugliche Stabilität nahezu ohne ToleranzenSo einfach geht's – Durchführung der Gleichschaltung[[10008-VH_soeinfachgehts_1_01.png]] Splitex® Sockelplatte im CORSOART® Artikulatoroberteil festschrauben. [[10008-VH_soeinfachgehts_1_02.png]] Alle Werte des Artikulators auf „0“ stellen: Bennettwinkel, Kondylenbahnneigung und FZR-Stift. Dann den Artikulator auf den Kopf stellen und den Zentrierschlüssel auf die Sockelplatte im Artikulatoroberteil setzen. Die Öffnung der Inbusschraube am Zentrierschlüssel zeigt zum Artikulatoroberteil und zum Inzisalstift.[[10071_soeinfachgehts_04.png]] Justiersockelplatte auf Sauberkeit überprüfen und auf den Splitex® Zentrierschlüssel [[10008-VH_soeinfachgehts_1_05.png]] Vor dem Verkleben den Artikulator schließen. Die Justiersockelplatte muss einen Klebespalt von 1–2 mm zum Artikulatoroberteil aufweisen und der FZR-Stift Kontakt zum Frontzahnführungsteller haben.[[10071_soeinfachgehts_03.png]] Um eine exakte Haftung zu gewährleisten, den ADESSOSPLIT® Metallkleber verwenden (Art.: 10070). Justiersockelplatte und Artikulatorunterteil entfetten. Den Kleber gleichmäßig anmischen, bis eine homogene Konsistenz entsteht. Den Kleber dann mittig auf die Justiersockelplatte auftragen. Die Verarbeitungszeit beträgt ca. 3 Min.[[10008-VH_soeinfachgehts_1_06.png]] Zentrierschlüssel leicht nach hinten kippen, um den Artikulator zu schließen. Den Kleber anschließend bei geschlossenem Artikulator ca. 160 Min. aushärten lassen. Zur Fixierung des Artikulators ein Gummiband benutzen. Der FZR-Stift muss dabei auf dem Frontzahnführungsteller aufliegen.So einfach geht’s – Lösen der Gleichschaltung[[10008-VH_soeinfachgehts_2_01.png]] Zum Lösen der Justiersockelplatte das Artikulatoroberteil und den Frontzahnführungsteller entfernen. [[10008-VH_soeinfachgehts_2_02.png]] Den Magneten mittels Magnetheber seitlich heraushebeln. [[10008-VH_soeinfachgehts_2_03.png]] Mit Hilfe eines Heißluftföns das Zentrum der Justiersockelplatte gleichmäßig erhitzen. Nach ca. 30–60 Sek. die Platte vom Artikulatorunterteil mit Hilfe eines Wachs- oder Gipsmessers anlösen. Achtung: Verbrennungsgefahr – ausschließlich auf einem hitzebeständigen Untergrund arbeiten! [[10008-VH_soeinfachgehts_2_04.png]] Die Metallkleberreste können mit einem Cuttermesser von der Justiersockelplatte entfernt werden – ggf. die Justiersockelplatte erneut mit dem Heißluftfön erhitzen. Achtung: Verbrennungsgefahr – Handschuhe oder einen nicht brennbaren Lappen benutzen!
Art.-Nr.:
10024
Zentrierschlüssel verw. für Splitex® Typ: Artex® Carbon
2-teiligFür Bauhöhe 126 mmVorteileEinzigartig durch die TeilbarkeitErmöglicht Ungenauigkeiten im Artikulator visuell darzustellen und zu behebenLieferung erfolgt inklusive KunststoffboxGut zu wissen – Justieren und Prüfen in einem GerätNach dem großen Erfolg des zweigeteilten ADESSOSPLIT® Zentrierschlüssels ist dieser jetzt ebenfalls für das Splitex® System verwendbar und liefert auch hier absolute Präzision. Größere Ungenauigkeiten werden visuell dargestellt und sind haptisch tastbar. Die Gleichschaltung von Artikulatoren ist eine Grundvoraussetzung für die Anfertigung von exakt sitzendem Zahnersatz und der Zentrierschlüssel verwendbar für Splitex® sichert dies für alle weiteren Arbeitsschritte. Alle Geräte eines Arbeitsvorgangs werden untereinander absolut gleichgeschaltet, damit minimale Abweichungen von vornherein ausgeschlossen werden können. Falsche Okklusionsverhältnisse, hervorgerufen durch ungenaue Gleichschaltung, würden zu größeren Korrekturmaßnahmen am fertigen Zahnersatz führen und den gesamten Fertigungsprozess verkomplizieren. Konstante Qualität sichert optimale Ergebnisse und ist die Visitenkarte eines jeden Dentallabors![[10024_gutzuwissen_01.png]] Fehlerhaft justierter Artikulator: deutlicher Spalt und seitlicher Versatz [[10024_gutzuwissen_02.png]] Korrekt justierter Artikulator: spaltfreier SitzSo einfach geht's – Durchführung der Gleichschaltung[[10008-VH_soeinfachgehts_1_01.png]] Splitex® Sockelplatte im CORSOART® Artikulatoroberteil festschrauben. [[10008-VH_soeinfachgehts_1_02.png]] Alle Werte des Artikulators auf „0“ stellen: Bennettwinkel, Kondylenbahnneigung und FZR-Stift. Dann den Artikulator auf den Kopf stellen und den Zentrierschlüssel auf die Sockelplatte im Artikulatoroberteil setzen. Die Öffnung der Inbusschraube am Zentrierschlüssel zeigt zum Artikulatoroberteil und zum Inzisalstift.[[10071_soeinfachgehts_04.png]] Justiersockelplatte auf Sauberkeit überprüfen und auf den Splitex® Zentrierschlüssel [[10008-VH_soeinfachgehts_1_05.png]] Vor dem Verkleben den Artikulator schließen. Die Justiersockelplatte muss einen Klebespalt von 1–2 mm zum Artikulatoroberteil aufweisen und der FZR-Stift Kontakt zum Frontzahnführungsteller haben.[[10071_soeinfachgehts_03.png]] Um eine exakte Haftung zu gewährleisten, den ADESSOSPLIT® Metallkleber verwenden (Art.: 10070). Justiersockelplatte und Artikulatorunterteil entfetten. Den Kleber gleichmäßig anmischen, bis eine homogene Konsistenz entsteht. Den Kleber dann mittig auf die Justiersockelplatte auftragen. Die Verarbeitungszeit beträgt ca. 3 Min.[[10008-VH_soeinfachgehts_1_06.png]] Zentrierschlüssel leicht nach hinten kippen, um den Artikulator zu schließen. Den Kleber anschließend bei geschlossenem Artikulator ca. 160 Min. aushärten lassen. Zur Fixierung des Artikulators ein Gummiband benutzen. Der FZR-Stift muss dabei auf dem Frontzahnführungsteller aufliegen.
Art.-Nr.:
10158-VH
ARTIDISC®-S Kunststoffartikulationsplatten verw. für Splitex® (100 Stück)
VorteileSchlagfester PräzisionskunststoffWiederverwendbarAdaptiert verzugsfrei an der Sockelplatte und sorgt für gleich bleibende Präzision und Qualität bei der ArtikulationErsetzt den Gipssockel aus der MaterDirekt einsatzbereitSchließt die Passungsrisiken der Gipsexpansion ausLieferung ohne Haftplatten
Art.-Nr.:
10007-VH
Haftplatten für Kunststoffartikulationsplatten
Verwendbar für Artikulationsplatten der Systeme ADESSOSPLIT®, Splitex® und Quicksplit®Maße 35 x 1,5 mm
Art.-Nr.:
10013
Distanzplatte 10 mm verw. für Splitex®
Für CORSOART® AC-Line 126 mm auf CORSOART® A-Line 116 mmFür Artex® Carbon 126 mm auf Artex® 116 mmLieferung inklusive Magnetplatte
Art.-Nr.:
10008-JS-VH
Justiersockelplatte verwendbar für Splitex®
Zur Verklebung im Artikulatorunterteil mittels Metallkleber (Art.-Nr. 10070)Lieferung ohne Magnetplatte (Art.-Nr. 10003)1 StückVorteileEinzigartige Anordnung der Kontaktflächen sorgt für schnelle und präzise Zentrierung der MontageplattePräzise Fertigung sorgt für alltagstaugliche Stabilität nahezu ohne Toleranzen

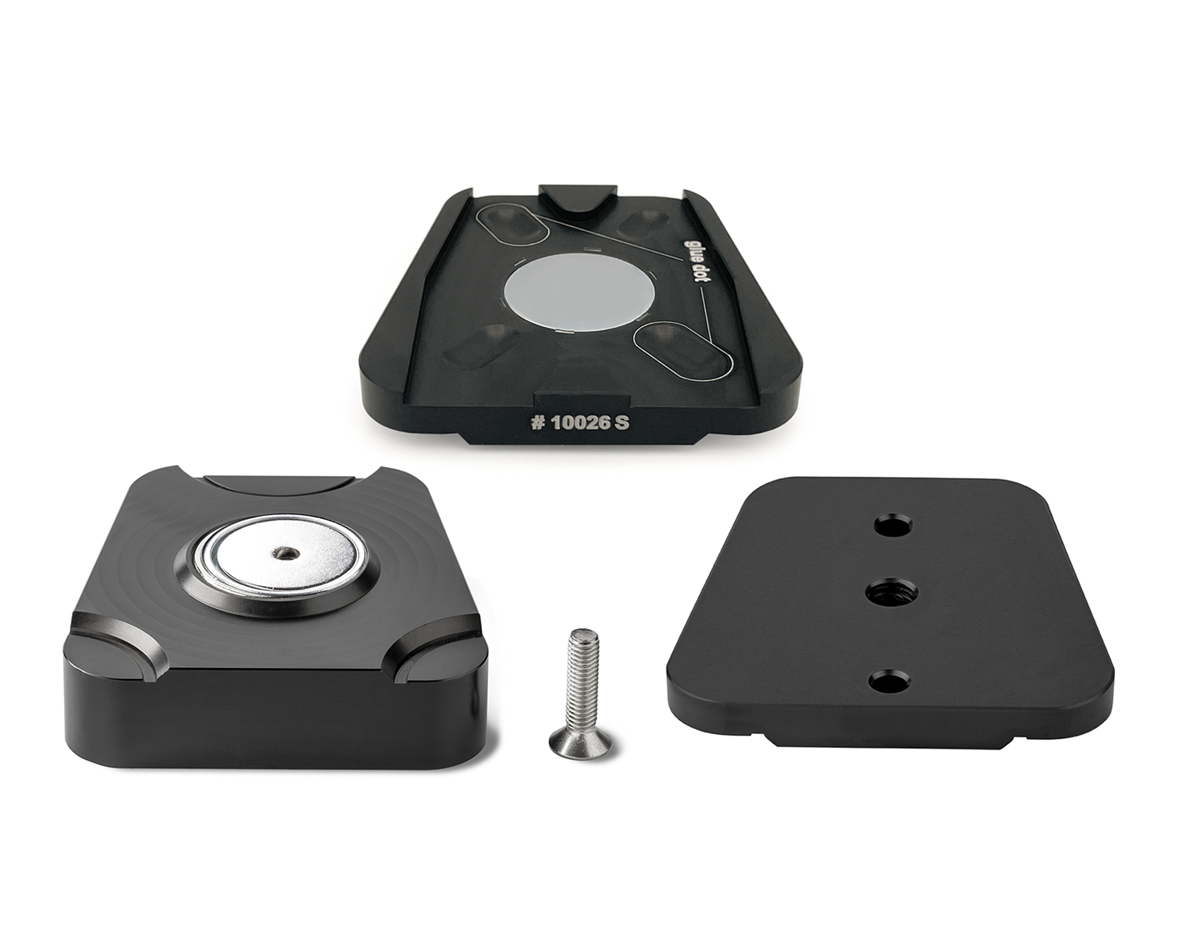

Art.-Nr.:
10008-S-VH
Sockelplatte verwendbar für Splitex®
Zur Verschraubung im ArtikulatoroberteilLieferung ohne Magnetplatte (Art.-Nr. 10003)1 StückVorteileEinzigartige Anordnung der Kontaktflächen sorgt für schnelle und präzise Zentrierung der MontageplattePräzise Fertigung sorgt für alltagstaugliche Stabilität nahezu ohne Toleranzen
