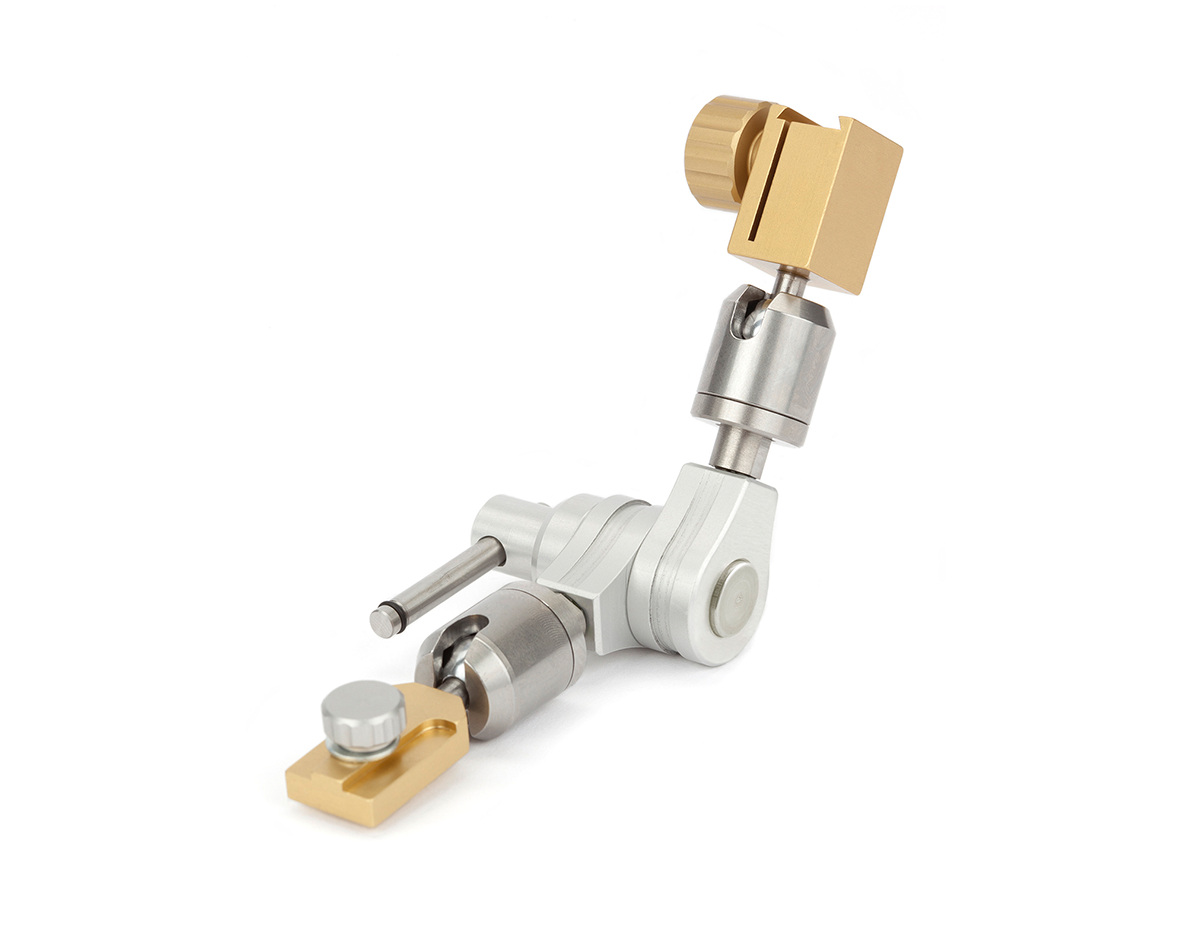

CORSOFIX® S Bissgabelträger

Zur Pflege des CORSOFIX® Gelenksupports und BissgabelträgersSchützt alle beweglichen Teile im Gelenk vor Korrosion und Festsetzen

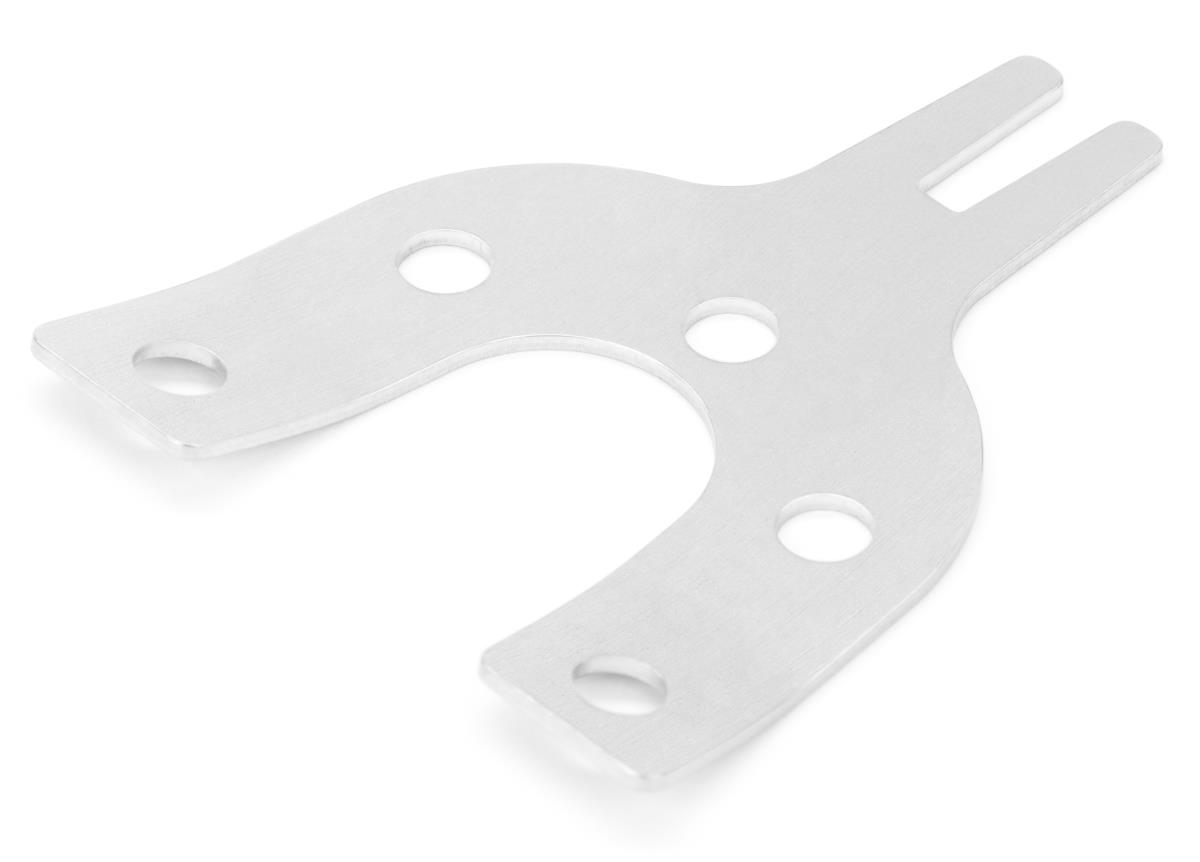

→ Sofort einsatzbereite Bissgabel aus verwindungssteifem Edelstahl für CORSOFIX® Sund AXIOMATIC® Gesichtsbogen von SAM®→ Sterilisierbar→ 2 Stück

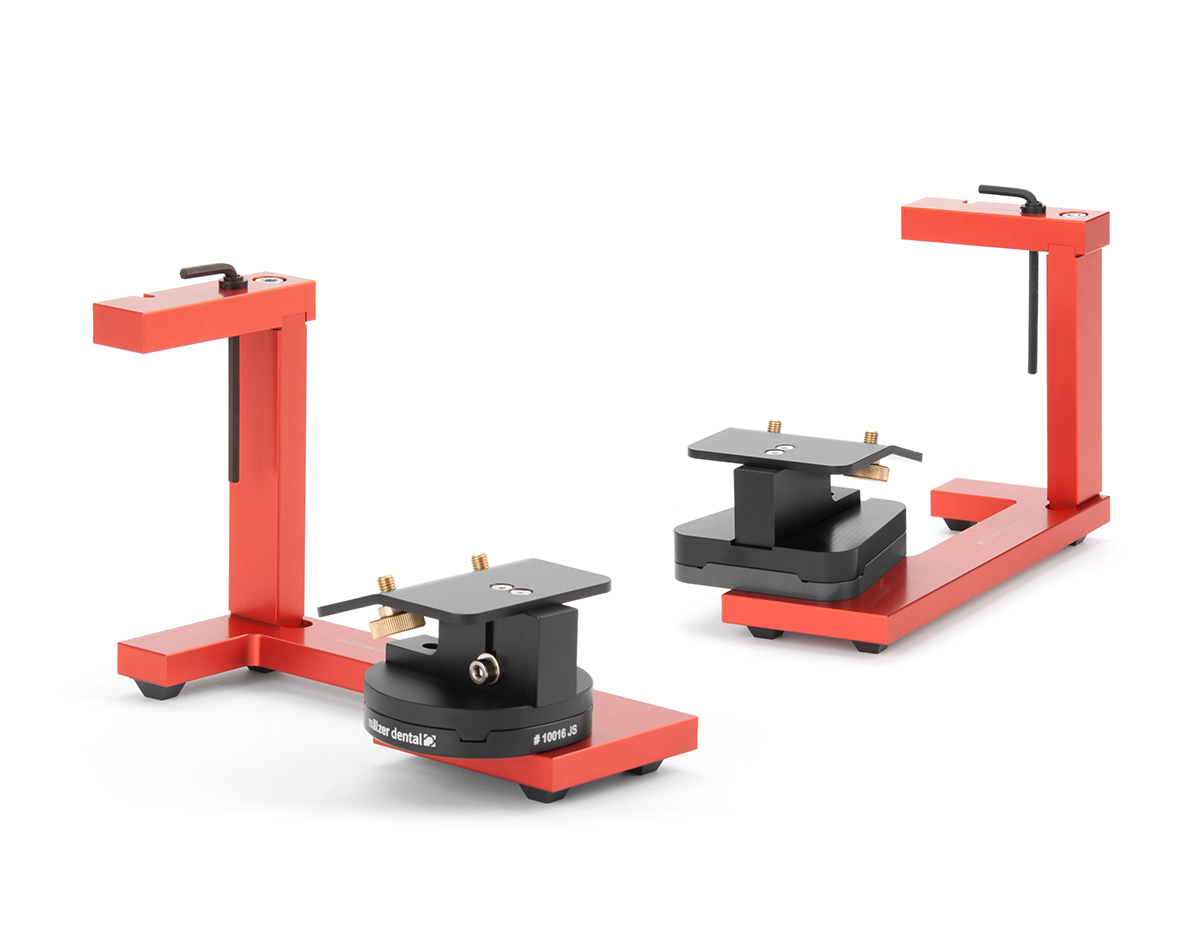

VorteileÜbertragung vom CORSOFIX® A oder Rotofix in den CORSOFIX® A-Line / AC-Line, Artex® oder Artex® CarbonZur Gewährleistung der lagerichtigen Übertragung des Gelenksupports in den ArtikulatorVerschlüsselung des Registrats in Gips, für einen sicheren Transport in das DentallaborBaugleich mit dem Artex® ÜbertragungsstandSo einfach geht's[[10110-VH_soeinfachgehts_3_01.png]] Den Übertragungstisch auf die Sockelplatte des Übertragungsstandes setzen. [[10110-VH_soeinfachgehts_3_02.png]] Den Gelenksupport in die dafür vorgesehene Aufnahme im Übertragungsstand einsetzen. Den Knebelstift im Übertragungsstand festhalten und mit der Schraube festziehen. [[10110-VH_soeinfachgehts_3_03.png]] Den Übertragungstisch in Position bringen. Der Abstand zwischen Bissgabel und Retentionsschrauben soll ca. 5 mm betragen. Der Übertragungstisch ist durch Lösen der Inbusschraube in der Höhe verstellbar. [[10110-VH_soeinfachgehts_3_04.png]] Nach korrekter Positionierung das Gelenk aus dem Übertragungsstand entfernen. [[10110-VH_soeinfachgehts_3_05.png]] Artikulationsgips großzügig auf den Übertragungstisch auftragen. [[10110-VH_soeinfachgehts_3_06.png]] Den Gelenksupport leicht schräg in die dafür vorgesehene Aufnahme des Über­tragungstisches setzen und die Bissgabel in den Gipsbrei legen. Artikulationsgips inkl. Bissgabel abbinden lassen. [[10110-VH_soeinfachgehts_3_07.png]] Nach Gipsabbindung kann der Gelenksupport von der Bissgabel gelöst und das Registrat inkl. Übertragungstisch von dem Übertragungsstand entfernt werden. Es ist nun versandbereit.

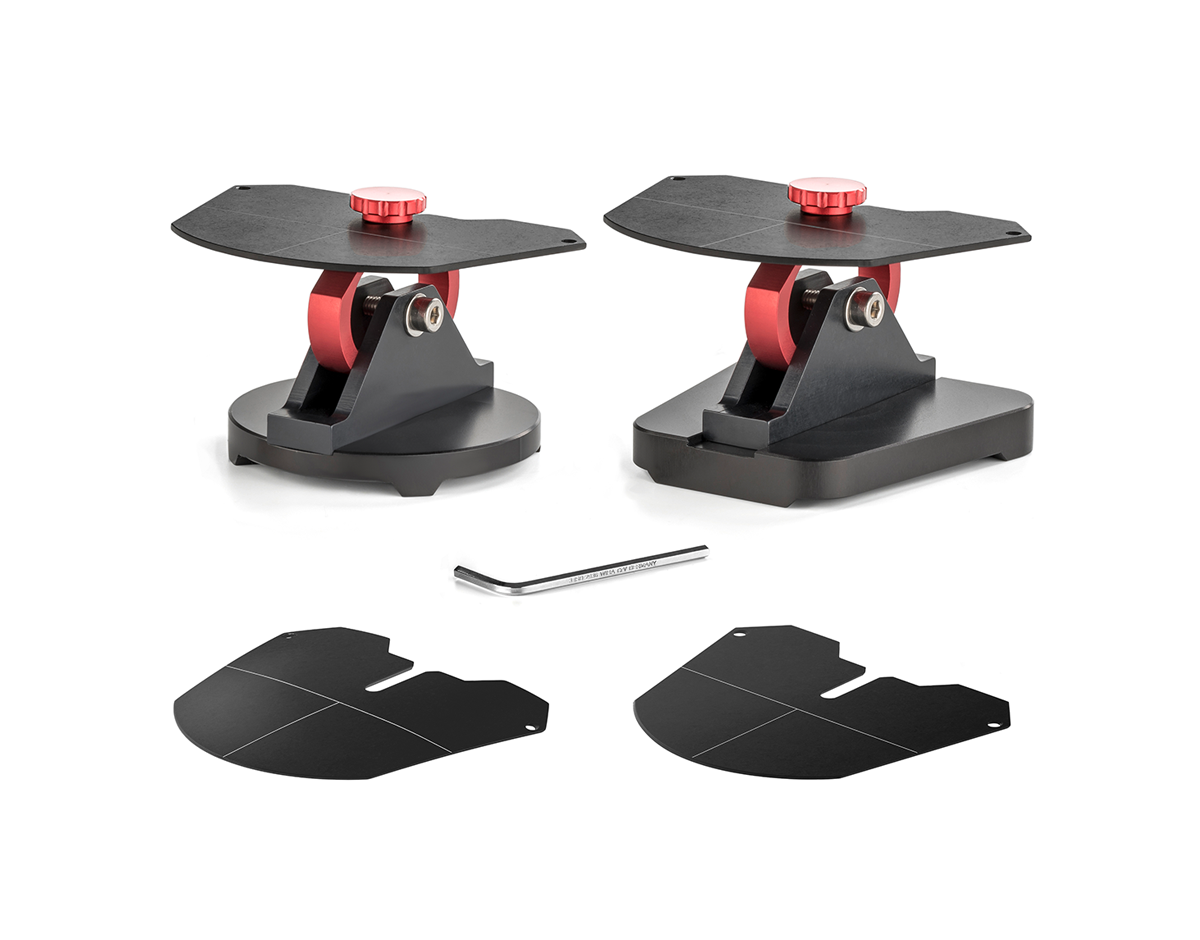

Lieferung des Kalottenträgers erfolgt ohne KalottenaufstellblechBei der Totalprothetik unerlässlichSo einfach geht's[[10091-VH_soeinfachgehts_01.png]] Aufstellung der Front: Oberkiefer- und Unterkiefermodell sind im Artikulator eingestellt. Die Zähne 41 u. 31 werden aufgestellt, die Höhe der Inzisalkanten wird der Bissnahme entnommen. Die Frontzähne 41 u. 31 sind protrusiv geneigt, die Inszisalkanten zur Oberkieferumschlagfalte orientiert. Die Basalfläche der Zähne auf die Kieferkamm-Mitte ausrichten. Im Anschluss das Oberkiefermodell entnehmen. Den Kalottenträger mit Kalottenaufstellblech plan einsetzen, das Kalottenaufstellblech plan frontal auf den ­Inzisalkanten von 41 u. 31 und dorsal auf das obere Drittel des retromolaren Dreiecks ausrichten (Modellanalyse). Das Kalottenaufstellblech plan feststellen. Die Unterkieferfront von 43 bis 33 aufstellen, wobei die Inzisalkanten der Zähne das Einrichteblech berühren. Achtung: Unterschiedliche Neigungen der Zähne beachten. [[10091-VH_soeinfachgehts_02.png]] Das Kalottenaufstellblech plan entfernen, das Kalottenaufstellblech mit 140° Neigung entsprechend des Zahntyps auswählen und in den Kalottenträger einsetzen. Das Kalottenaufstellblech 140° berührt frontal die Inzisalkanten von 43 u. 33 und wird dorsal am oberen Drittel des retomolaren Dreiecks ausgerichtet. Das Kalottenaufstellblech 140° feststellen. Die Seitenzähne entsprechend der Modellanalyse oder Ästhetiksitzung aufstellen. Alle Höckerspitzen, ausgenommen die lingualen Höcker von 44 u. 34, berühren das Kalottenaufstellblech 140°.

VorteileErmöglicht sofortige und sichere Übertragung des CORSOFIX® S oder SAM® AXIOMATIC® Bissgabelträgers in den ArtikulatorWir empfehlen die zusätzliche Verwendung der Bissgabelunterstützung (Art-Nr. 10075) um Lageveränderungen durch Druck von oben zu verhindernGut zu wissen[[12195-VH_gutzuwissen_01.png]]Übertragung leichter denn je – mit einem CORSOFIX® Übertragungsschlitten / CORSOFIX® Transferstand von Mälzer Dental! Patientendaten von einem CORSOFIX® S oder SAM® AXIOMATIC® Gesichtsbogen in einen CORSOART® A-Line / AC-Line oder Artex® Artikulator übertragen. Oder Patientendaten von einem CORSOFIX® A oder Rotofix Gesichtsbogen in einen CORSOART® S-Line oder SAM® Artikulator übertragen. Dieser Vorgang ist mit dem CORSOFIX® Übertragungsschlitten oder CORSOFIX® Transferstand von Mälzer Dental schnell und präzise möglich. Egal welches Fremdfabrikat im Einsatz war, der Vorgang ist der Gleiche: Übertragung ohne Präzisionsverlust!So einfach geht's[[12195-VH_soeinfachgehts_01.png]] FZR-Stift entfernen und den FZR-Teller im Artikulatoroberteil einsetzen. Den Übertragungsschlitten bis zum Anschlag in das Artikulatorunterteil einschieben. Den FZR-Teller im Artikulatoroberteil mit der glatten Fläche auf die Stütze des Übertragungsschlittens auflegen. Die Bissgabelunterstützung mittig auf die untere Sockelplatte stellen und den Gelenksupport am Übertragungsschlitten fixieren. Den Artikulator auf den Kopf stellen und den Quersteg der Bissgabelunterstützung auf die Bissgabel fallen lassen und fixieren. [[12195-VH_soeinfachgehts_02.png]] Den Artikulator wieder umdrehen. Das Oberkiefermodell mit Hilfe von Klebewachs auf der Bissgabel fixieren und die ARTIDISC®-S Kunststoffartikulationsplatte mit der Haftplatte einsetzen. Den Artikulator schließen, um das Platzverhältnis zwischen Modell und Artikulationsplatte zu überprüfen. Den Artikulationsgips auf das Modell und die Artikulationsplatte auftragen. [[12195-VH_soeinfachgehts_03.png]] Das Artikulatoroberteil langsam schließen und dabei den richtigen Sitz des Oberkiefermodells im Registrat im Auge behalten. [[12195-VH_soeinfachgehts_04.png]] Mit leichtem Druck auf den Artikulator erneut zudrücken. Nach Gipsabbindung das Gelenk von der Bissgabel lösen und die Bissgabelunterstützung entfernen. Das Unterkiefermodell kann jetzt wie gewohnt artikuliert werden. Achtung: Abbindezeit des Artikulationsgipses beachten.
